C057 ve C058'i karşılaştırın, bir yüzey kaplaması seçin ve kurulum ve çıkarma talimatlarını inceleyin.
Bir kontrplak kutu birleşimini kontrol etmek ve bir yüzey kaplaması seçmek için bu C058 seçim referansını kullanın. C058, uyumlu 8 mm paneller için standart 35 mm genişliğinde, 1,5 mm kalınlığında klipstir. Aşağıdaki bağlantılı çinko kaplamalı ve siyah e-kaplamalı ürün sayfalarında sunulan standart C058 ile aynıdır.
| Model | Panel uygulaması / klips genişliği | Kaplama spesifikasyonunu aç |
|---|---|---|
| C058 | 8 mm / 35 mm | Çinko kaplama (gümüş) |
| C058 | 8 mm / 35 mm | Siyah elektroforez kaplama (e-kaplama) |
Her iki kaplama seçeneği de 1,5 mm sac kullanır. Sadece panel kalınlığını değil, tam panel birleşimini kontrol edin.C057 modeline genel bakış | C058 modeline genel bakış.
| Spesifikasyon | C058 |
|---|---|
| Malzeme | Sınıf 50 karbon çeliği (Çin sınıfı 50 / 50#) |
| Standart genişlik | 35 mm |
| Sac kalınlığı | 1,5 mm |

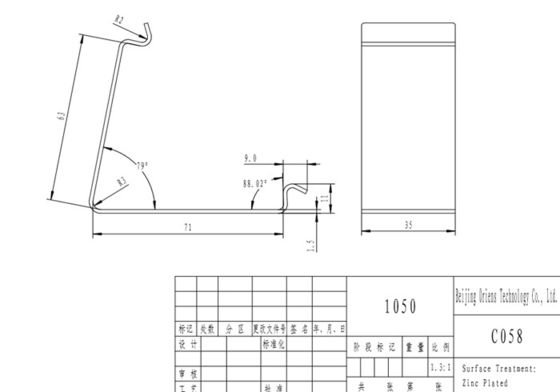

| Çizim profil boyutları | 71 mm ve 63 mm; çizime bakınız |
| Panel uygulaması | 8 mm ahşap/kontrplak paneller; tam birleşim uyumunu kontrol edin |
| Isıl işlem | Yay etkisi için ısıl işlem görmüş; 42-46 HRC |
| Bu sayfada sunulan kaplama | Çinko kaplama (gümüş) veya siyah elektroforez kaplama (e-kaplama) |
| Referans birim ağırlığı | 68 g |
Profil boyutları çizim referanslarıdır, genel bir uzunluk x genişlik x yükseklik spesifikasyonu değildir. Panel kalınlığı tek başına uyumu belirlemez: sipariş vermeden önce tam panel kenarını ve eşleşen birleşimi bir numune ile kontrol edin.

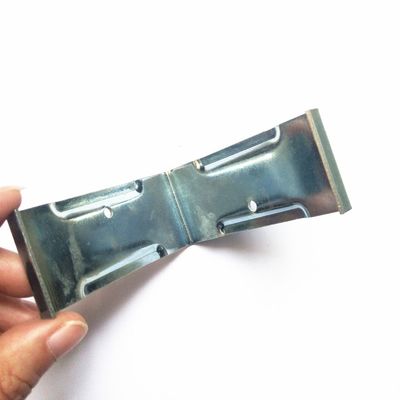

Çinko kaplama (gümüş) veya siyah elektroforez kaplama (e-kaplama). Çinko kaplama kalınlığı en az 5 mikrometredir; siyah e-kaplama kalınlığı en az 25 mikrometredir. Teklif isterken gerekli kaplamayı seçin. Korozyon performansı ortama, kullanıma ve kaplama durumuna bağlıdır; kaplama kalınlığı bir tuz püskürtme saati derecesi veya garantili bir deniz hizmet ömrü değildir.
El ile kurulum, aletsiz sökme anlamına gelmez. Klips miktarı ve aralığı, tam kutu tasarımına ve nakliye gereksinimlerine bağlıdır.
| Paketleme spesifikasyonu | C058 |
|---|---|
| Karton başına miktar | 250 adet |
| Karton ağırlığı | 17 kg brüt (karton dahil) |
| Karton boyutları | 490 x 240 x 170 mm |
| Model başına 500 adet sipariş | 2 karton; 34 kg brüt (kartonlar dahil); 0,039984 m3 |
Bu karton spesifikasyonları, hem çinko kaplamalı hem de siyah e-kaplamalı standart klipsler için geçerlidir. Yukarıdaki nakliye rakamları, ek palet veya dış ambalajı içermez. C058 nakliye hesaplamaları, onaylanmış 17 kg brüt karton ağırlığını kullanır; 68 g referans birim ağırlığıdır.
![]()
Galeri çeşitlilik fotoğrafları, diğer klips tasarımlarını veya renkli toz boyalı numuneleri gösterebilir. Bu sayfa, yukarıda belirtilen standart C058 boyutlarını ve kaplamasını belirtir; renkli numuneler siyah e-kaplama olarak tanımlanmamıştır.
Standart C057 ve C058 klipsleri, ihracat ambalajlarında, yeniden kullanılabilir lojistikte, makine sevkiyatında ve yerinde montajda kullanılan uyumlu ahşap ve kontrplak kasalar için donanımdır. ORIENS klipsleri ve ilgili menteşeleri ve çıkarma aletlerini tedarik eder; ahşap kasalar ve ambalaj torbaları dahil değildir.
Özel serigrafi baskılı veya kabartmalı logolar mevcuttur. Logo tasarımınızı, gerekli modeli, kaplamayı ve miktarı onay için gönderin. Sınıf 50 karbon çeliği, bu sayfada belirtilen standart malzemedir. 65Mn yay çeliği varyantı ayrı olarak görüşülebilir; malzeme ve spesifikasyonları teklifte teyit edilmelidir.
Kasa klipsi çıkarma levyesi - klipsi çıkarmak için aleti klips yuvasına takın.
13 mm paneller için C057 klipsleri | 8 mm paneller için C058 klipsleri | Kasa klipsi serisi | Kasa montajı video rehberi
ORIENS klips, menteşe ve ilgili donanımları tedarik eder. Ahşap kasalar ve ambalaj torbaları dahil değildir; tedarik yardımı ayrı olarak görüşülebilir. Şirket 2009 yılında kurulmuş olup, kurucusu 1998'den beri uluslararası ticaret alanında çalışmaktadır. ISO 9001:2015, bu klipslerin sertifikası değil, ilgili kapsamındaki üretim fabrikası kalite yönetim sistemini ifade eder.
Uyum kontrolü ve teklif için, modeli, kaplamayı, miktarı ve kutu birleşim çizimini şu adrese gönderin: sales@oriensmetal.com.
